除塵管道系統的設計要點
除塵管道系統設計要點
管道的阻力計算和尺寸計算只是管道設計的部分內容，在設計中還有許多因素需要考慮。如風管的布置問題，風管類型與材料的確定問題，管件定型化問題。風管的措施，風管的，泄水及保溫措施等，在設計中都應充分考慮。
一、通風管道系統劃分
1、空氣處理、室內參數要求相同的，可劃為同一系統;
2、同一生產流程、運行班次和運行時間相同的，可劃為同一系統
3、對下列情況應單獨設置排風系統
（1）兩種或兩種以上的物質混合后能引起燃燒或爆炸
（2）兩種物質混合后能形成毒害或腐蝕性的混合物或化合物;
（3）兩種物質混合后易使蒸汽凝結并積聚粉塵
（4）放散劇毒物質的房間和設備
4、 除塵系統的劃分應符合下列要求
（1）同一生產流程、同時工作的揚塵點相距不大時，宜合為一個系統;
（2）同時工作但粉塵種類不同的揚塵點，當工藝允許不同粉塵混合回收或粉塵無回收價值時，也可合設一個系統
（3）溫濕度不同的含塵氣體，當混合后可能導致風管內結露時，應分設系統
5、 如排風量大的排風點位于風機附近，不宜和遠處排風量小的排風點合為同一系統。增大系統總阻力。

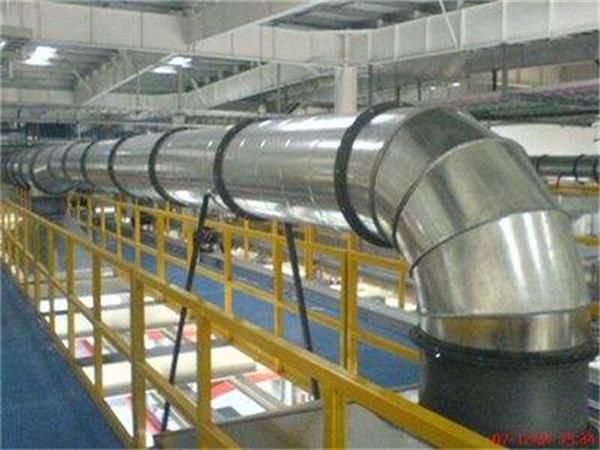

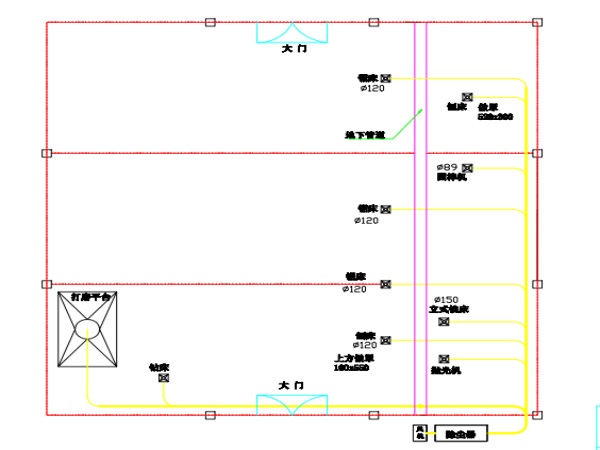

二、風管布置
1、除塵系統的排風點不宜過多，以利各支管間阻力平衡;
2、除塵風管應盡可能垂直或傾斜敷設傾斜敷設時與水平面夾角大于45°
3、輸送含有蒸汽、霧滴的氣體時，如表面處理車間的排風管道，應用不小于0.005的坡度，以排除積液，并應在風管的點和風機底部裝設水封泄液管
4、在除塵系統中，為防止風管堵塞，風管直徑應大于規定的數值
5、排除含有劇毒物質的正壓風管，不應穿過其它房間。
6、風管上應設置的調節和測量裝置(如閥門、壓力表、溫度計、風量測定孔和采樣孔等)或預留安裝測量裝置的接口。調節和測量裝置應設在便于操作和觀察的地點
7、風管的布置應力求順直，避免復雜的局部管件。彎頭、三通等管件要安排得當，與風管的連接要合理，以減少阻力和噪聲。
三、風管保溫
(一)進風口位置應滿足下列要求
1.應設在室外空氣較清潔的地點。進風口處室外空氣中物質濃度不應大于室內作業地點允許濃度的30%
2.應盡量設在排風口的上風側，并且應低于排風口
3、進風口的底部距室外地坪不宜低于2m，當布置在綠化地帶時不宜低于1m
4.降溫用的進風口宜設在建筑物的背陰處
(二)排風口布置要求
1.在一般情況下通風排氣立管出口至少應高出屋面0.5m。
2.通風排氣中的物質經大氣擴散稀釋時，排風口應位于建筑物空氣動力陰影區和正壓區以上。
3.要求在大氣中擴散稀釋的通風排氣其排風口上不應設風帽
四、防暴及
空氣中的可燃物含量達到爆炸濃度就會發生爆炸。
設計有爆炸危險性的系統時;
1、系統除了滿足風量的要求外，還要把可燃物的濃度稀釋到規定的要求;
2、防止可燃物的積聚
3、采用防暴風機、設防暴門
選擇風機時注意下面幾個問題:
1.根據輸送的氣體性質，確定風機的類型例如輸送清潔空氣，可選擇一般通風換氣用的風機;輸送腐蝕性氣體，要選用風機;輸送易燃氣體或含塵空氣，要選用風機或排塵風機。
2.根據所需風量、風壓及選定的風機類型，確定風機型號。為了便于接管和安裝，還要選擇合適的風機出口方向和傳動方式。
3.考慮到管道可能漏風、有些阻力計算不夠，選用風機的風量和風壓應大于通風系統的計算風量和風壓
